NE系列斗式提升機特征

NE 系列板鏈式提升機是本公司在國外同類產品的基礎上開發研制的新產品，用來提升散狀物料，是一種垂直提升設備，可被廣泛用來提升散狀物料，如：礦石，煤，水泥，水泥熟料，糧食，化肥等，在各工業，這類提升機應用廣，由于其節能，已成為替代 HL 及 TH 型等環鏈式提升機的選擇。規格有： NE15, NE 30,NE50, NE100, NE150, NE200, NE300, NE400, NE500, NE600, NE800 。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于粉狀，塊狀物粒的垂直提升。

產品特點

1. 提升范圍光。對物料的種類，特性及塊度要求少，不僅提升一般粉狀，粒狀和塊狀物料，而且可提升磨琢性狀的物料。物料溫度可達 250 °C。
2.驅動功率小。該機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送。鏈速低提升量大。幾乎無回料和挖料現象，因此無產功率小，所耗功率是鏈提升機的 70% 。
3.輸送能力大。該系列具有 11 種規格。提升量范圍 15~800m 3 /n.
4.使用壽命長。本機的設計保證物料在喂料，提升和卸料中不會(huì )撒落，減少了機械磨損，物料之間很少發生擠壓和碰撞現象。輸送鏈采用耐磨鏈條，大大延長了鏈條和鏈斗的使用壽命。正常使用下，輸送鏈使用壽命超過 5年。
5.密封性好，環境污染少。先進的設計原理，保證了整機的可靠性，無故障時間超過 3萬小時。
6.操作，維護，維修方便，易損件少。由于節能和維修少，所以使用成本低。
7.機械尺寸小，機殼經折邊和中間壓凸，再經焊接，剛性好，外觀漂亮。

主要部件結構特點

1.上部裝置：安裝有軌道（雙排道），防范鏈條擺動，逆止器，防范料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防范鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42

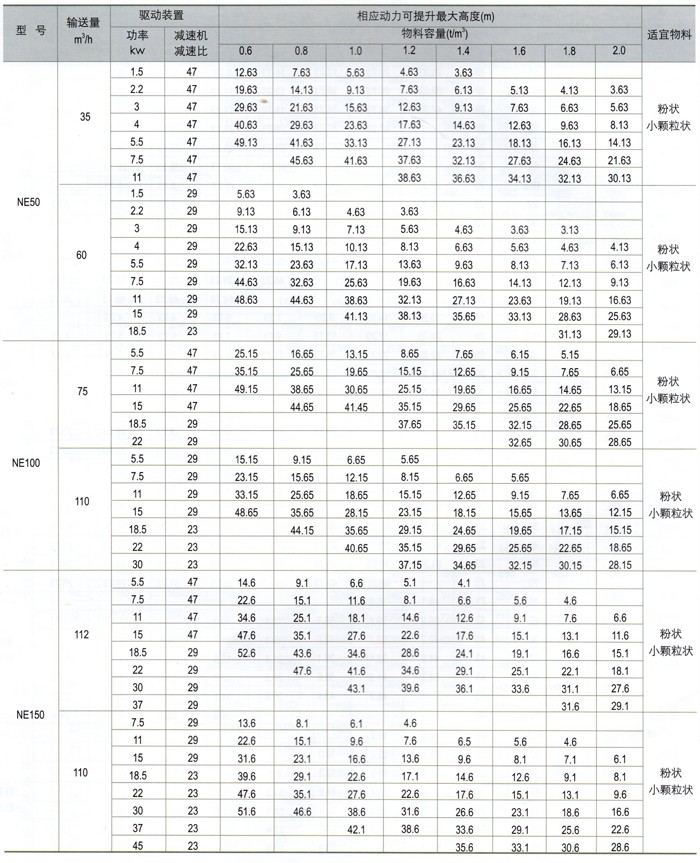

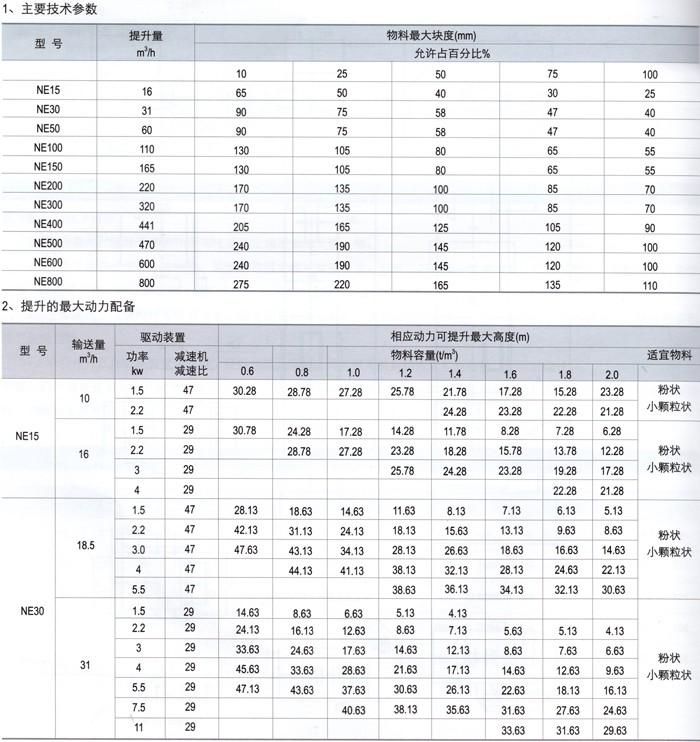

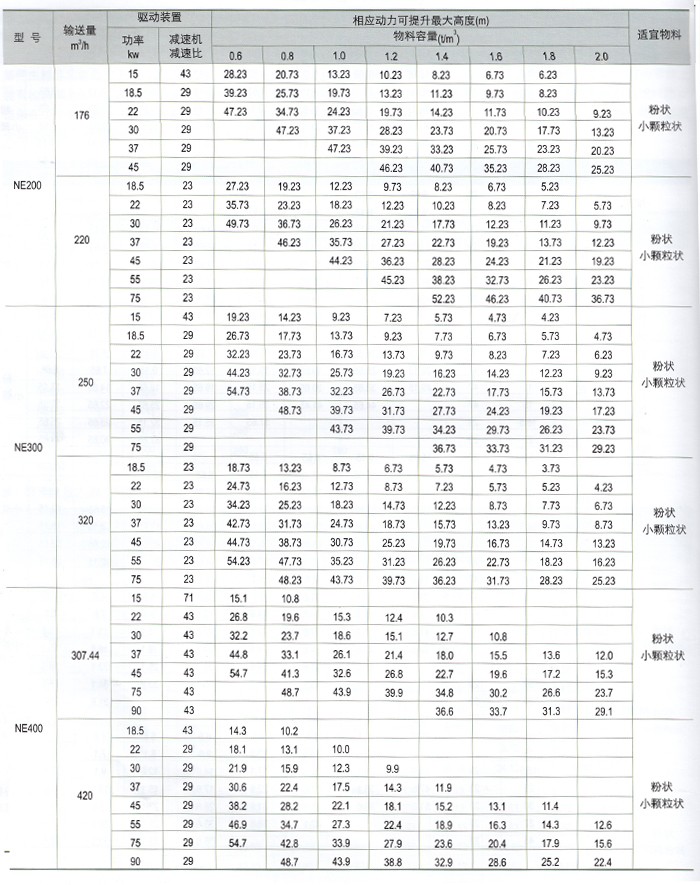

主要技術參數
